数显三相电压表AOB184Z-2X4-3U使用说明书

1.1用途

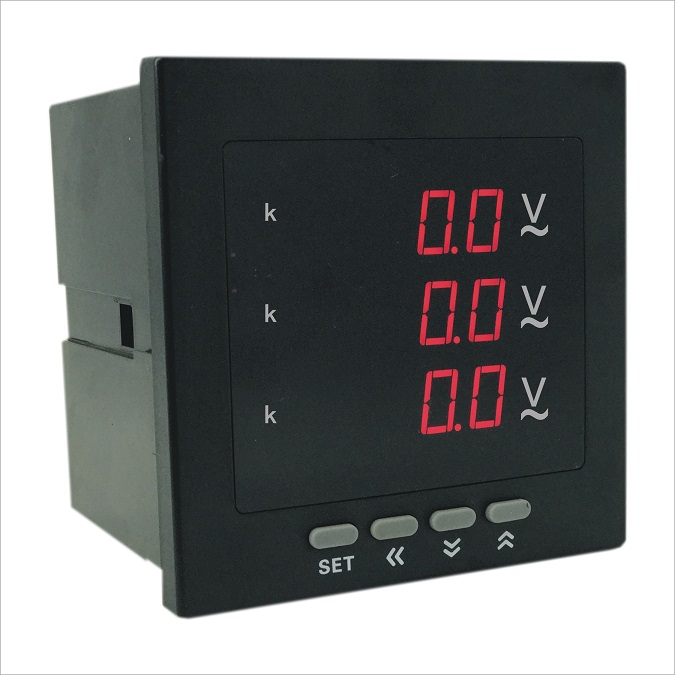

数显三相电压表AOB184Z-2X4-3U为新一代可编程经济型数显安装式电表 ，主要用于对三相电气线路中的三相电压参数同时进行测量，用三排LED数码管分别显示出其测量值。

1.2产品特点

采用SMT生产工艺，线路简洁、可靠性高

交流采样、真有效值（RMS）测量方式，波形畸变不影响测量准确度

显示倍率可编程设置，适用于多种规格的互感器

输入数字滤波时间可编程设定

独特的安装方式，无须借助工具即可轻松完成安装

智能表的性能、普通表的价格。

三、数显三相电压表AOB184Z-2X4-3U技术参数

3.1 测量范围

   直接测量：AC0～600V

   外附装置：AC0～1999kV（*/100V外附互感器）

3.2 测量准确度：±0.5%FS±2个字

3.3 采样速率：约3/s次

3.4 显示方式：三排四位LED数码管显示

3.5 显示分辨力：末位数一个字

3.6 输入信号频率范围：45～65Hz

3.7 输入回路功耗：<1VA/相

3.8 辅助电源：AC220V±10% 50/60Hz

3.9 辅助电源功耗：<5VA

3.10 工作环境：温度-10～50℃，湿度≤85%RH的无腐蚀性气体场合
