数显三相电流表AOB184Z-9X4-3I使用说明书

一、概述

1.1用途

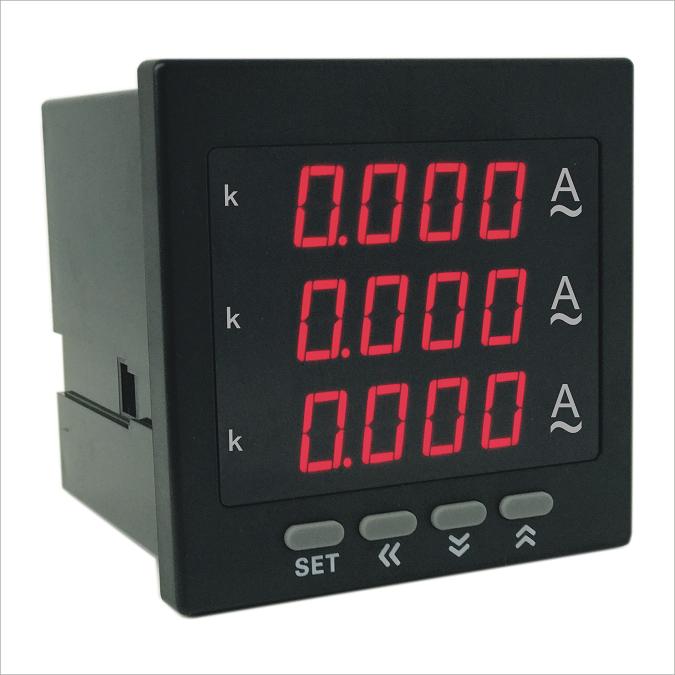

数显三相电流表AOB184Z-9X4-3I为新一代可编程经济型数显安装式电表 ，主要 用于对三相电气线路中的三相电流参数同时进行测量，用三排LED数码管分别显示出其测量值。

1.2产品特点

采用SMT生产工艺，线路简洁、可靠性高

交流采样、真有效值（RMS）测量方式，波形畸变不影响测量准确度

显示倍率可编程设置，适用于多种规格的互感器

输入数字滤波时间可编程设定

独特的安装方式，无须借助工具即可轻松完成安装

智能表的性能、普通表的价格。

三、数显三相电流表AOB184Z-9X4-3I技术参数

测量范围  直接测量：AC 0 ～6A

         外附装置：AC 0 ～1999kA （外附*/5A 互感器）

测量准确度：±0.5%FS±2个字

采样速率：约次 3 /s

显示方式：三排四位 LED数码管显示

显示分辨力：末位数一个字

输入信号频率范围：45～65Hz

输入回路功耗：<0.5VA/ 相

辅助电源：AC220V ±10% 50/60Hz

辅助电源功耗： <5VA

工作环境：温度-10 ～50 ℃，湿度≤85%RH的无腐蚀性气体场合
